In Branchen mit extrem strengen Anforderungen an die Wasserqualität – wie Halbleiter, Optoelektronik, Biopharmazeutika und moderne Labore – ist der Gesamtgehalt an organischem Kohlenstoff (TOC) in Reinstwasser (UPW) ein entscheidender Indikator für die Stabilität der Wasserqualität. In den letzten Jahren wurden mit der Weiterentwicklung der UVC-LED-Technologie (Licht emittierende Dioden im tiefen Ultraviolett) zunehmend UVC-LEDs in UPW-Systemen sowohl zur mikrobiellen Kontrolle als auch zur TOC-Reduzierung eingesetzt. Im Vergleich zu herkömmlichen Niederdruck-Quecksilberlampen bieten UVC-LEDs Vorteile wie die Tatsache, dass sie quecksilberfrei, kompakt und sofort ein- und ausschaltbar sind. Ihre Integration erhöht nicht nur die Präzision bei der Wasserqualitätskontrolle, sondern ermöglicht auch modularere, kompaktere und umweltfreundlichere Systemdesigns.
1. Technische Herausforderungen von TOC in Reinstwassersystemen
Unter Reinstwasser versteht man Wasser, aus dem nahezu alle Ionen, organischen Verbindungen, Partikel und Mikroorganismen entfernt wurden. Es wird häufig in der Halbleiterfertigung, der Optoelektronik, der Präzisionsmedizin und der Pharmaindustrie eingesetzt. Bei diesen Anwendungen ist TOC (Total Organic Carbon) ein Schlüsselparameter zur Quantifizierung organischer Verunreinigungen, der typischerweise in ppb (μg/L) gemessen wird. Bei kritischen Prozessen wie der Waferherstellung müssen die TOC-Werte oft unter 1 ppb liegen; Das Überschreiten dieses Schwellenwerts kann sich direkt auf den Produktertrag und die Lebensdauer der Ausrüstung auswirken.

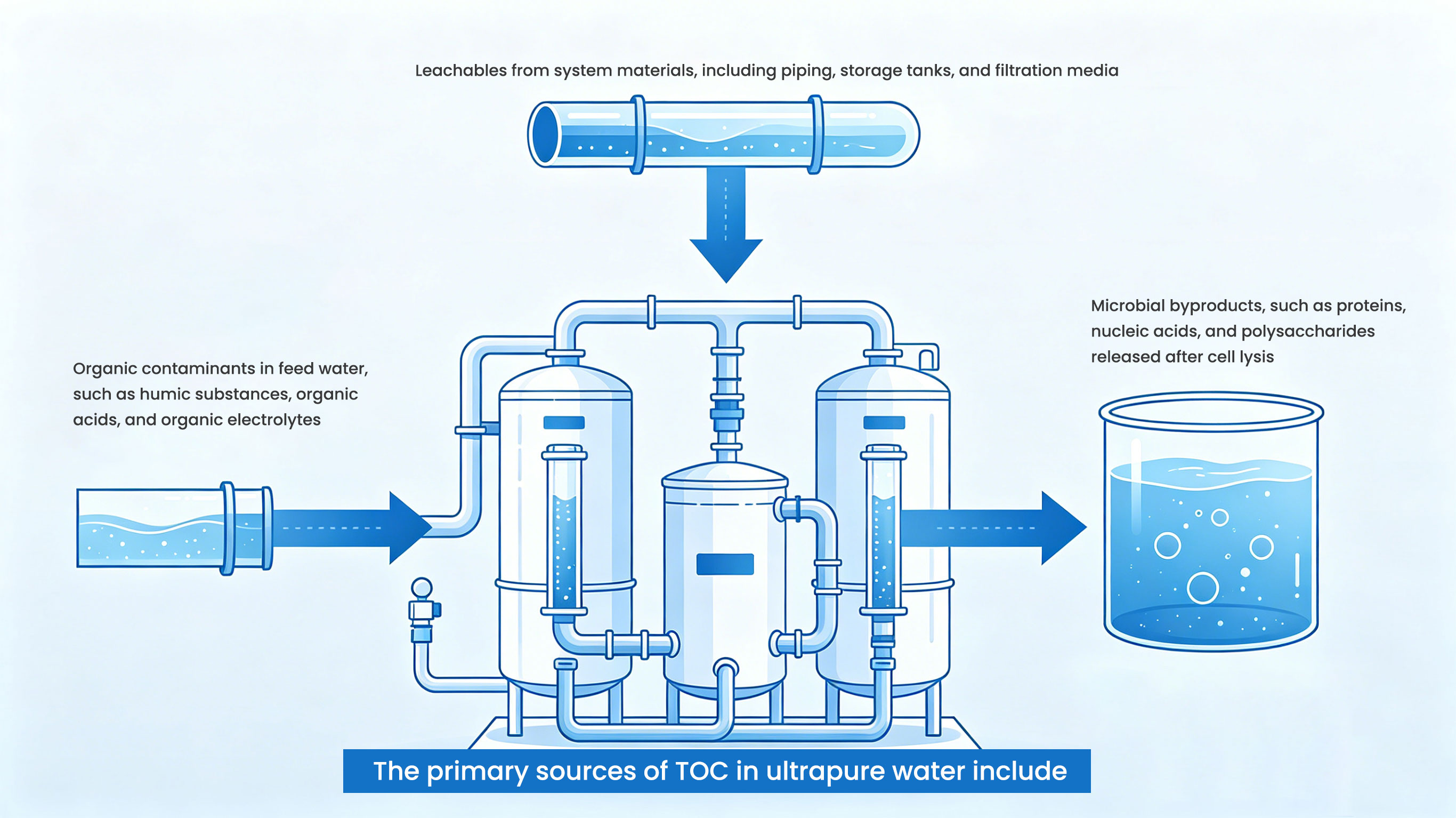

Zu den Hauptquellen für TOC in Reinstwasser gehören:
Organische Verunreinigungen im Speisewasser, wie Huminstoffe, organische Säuren und organische Elektrolyte
Aus Systemmaterialien, einschließlich Rohrleitungen, Lagertanks und Filtermedien, auslaugbare Stoffe
Mikrobielle Nebenprodukte wie Proteine, Nukleinsäuren und Polysaccharide, die nach der Zelllyse freigesetzt werden
Ein erhöhter TOC kann zu einer verringerten analytischen Empfindlichkeit, erhöhten Nachweisgrenzen, einer Abweichung der Basislinie, einer Kontamination aktiver Oberflächen, chemischen Interferenzen und Verschmutzung in Trenn- oder Reinigungsmedien führen.
Herkömmliche TOC-Reduktionsmethoden in UPW-Systemen basieren auf physikalischen und chemischen Behandlungseinheiten wie Umkehrosmose (RO), Ionenaustausch/EDI und Ultrafiltration. Allerdings sind diese Verfahren bei der Entfernung kleiner oder Spuren organischer Moleküle nur begrenzt wirksam und können mikrobielle Nebenprodukte nicht vollständig kontrollieren. Daher sind zusätzliche TOC-Kontrolltechnologien erforderlich, um eine gleichbleibende und zuverlässige Wasserqualität sicherzustellen.
2. Mechanismen der TOC-Reduktion durch UVC-LED
UVC-LEDs reduzieren den TOC in Reinstwasser durch drei Hauptmechanismen:
Direkte Photolyse UVC-Photonen können chemische Bindungen in organischen Molekülen (z. B. C–C, C–O, C–H) direkt aufbrechen, große organische Verbindungen in kleinere Moleküle wie organische Säuren, Aldehyde und Ketone zerlegen und sie schließlich zu Kohlendioxid (CO₂) mineralisieren. Dieser Mechanismus ist besonders effektiv für UV-absorbierende Verbindungen wie aromatische organische Stoffe, erfordert jedoch eine ausreichende Bestrahlungsdosis und Verweilzeit.
Indirekte Photooxidation UVC-Bestrahlung kann gelösten Sauerstoff oder Spuren von Oxidationsmitteln (z. B. H₂O₂) in Wasser aktivieren, um hochreaktive Spezies wie Hydroxylradikale (·OH) zu erzeugen. Diese Radikale können eine Vielzahl organischer Verbindungen nicht selektiv oxidieren. Dieser Prozess ähnelt fortgeschrittenen Oxidationsprozessen (AOPs) und bietet eine stärkere Oxidationskapazität und eine breitere Anwendbarkeit, was ihn zu einem Schlüsselweg für die TOC-Reduktion macht.
Kontrolle mikrobieller Nebenprodukte UVC inaktiviert Mikroorganismen wirksam durch Schädigung ihrer DNA und reduziert so die Entstehung organischer Nebenprodukte aus dem mikrobiellen Stoffwechsel und der Zelllyse. Studien zeigen, dass das Erreichen einer mikrobiellen Inaktivierungsrate von über 99,9 % die Freisetzung intrazellulärer organischer Substanz deutlich verringern kann. In praktischen Systemen kann dieser Mechanismus zu einer TOC-Reduktion von etwa 5–8 % beitragen, wobei der genaue Wert von der mikrobiellen Belastung und den Wasserbedingungen abhängt.
3. Optimale Platzierung von UVC-LED in UPW-Systemen

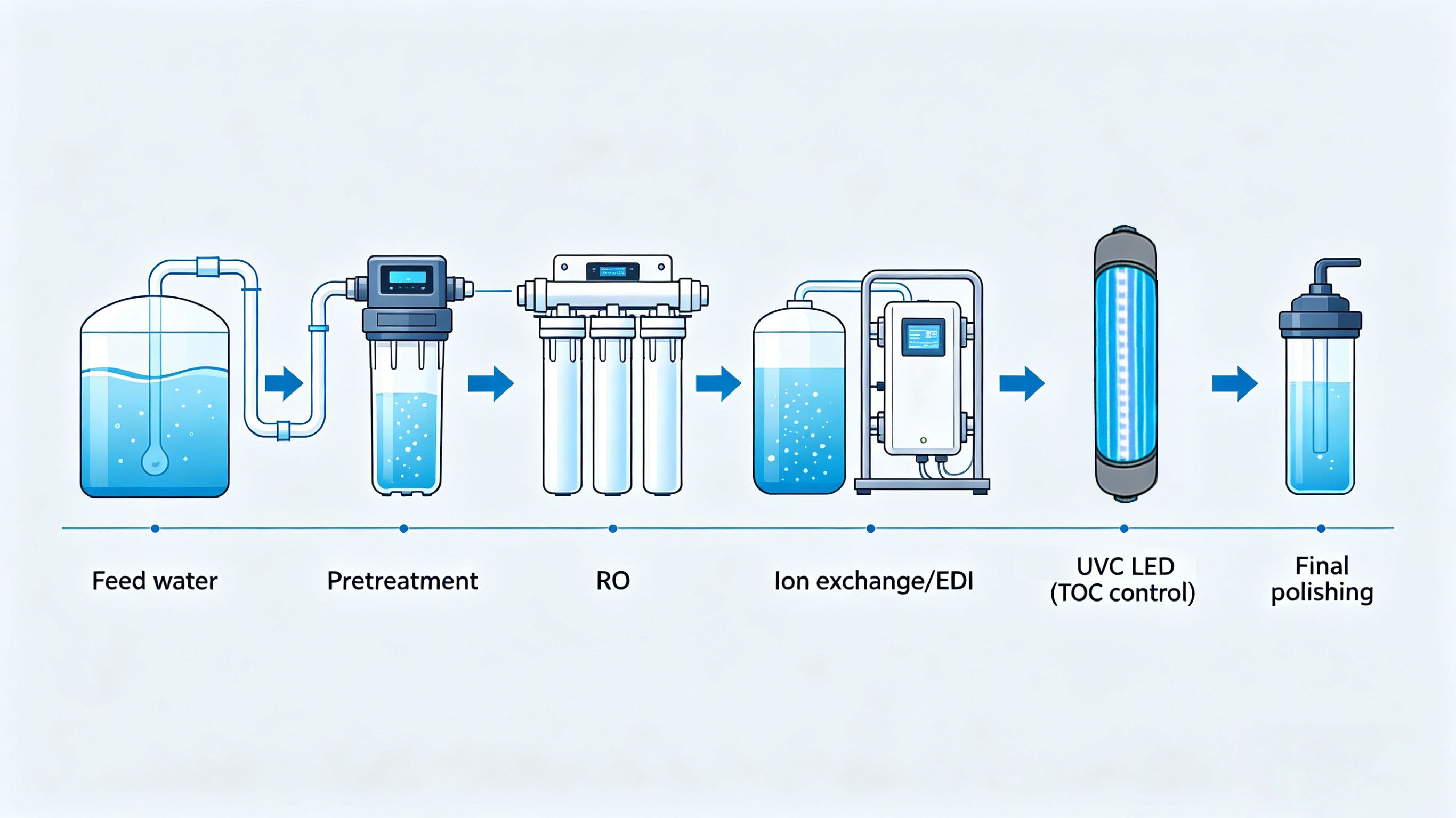

Eine typische Konfiguration eines Reinstwassersystems sieht wie folgt aus:
Durch eine mehrstufige Behandlung kann der TOC von Hunderten von ppb auf unter 1 ppb gesenkt werden. UVC-LED-Einheiten werden typischerweise nach RO/EDI und vor Endpoliermodulen installiert. Durch diese Positionierung wird sichergestellt, dass die meisten Ionen und Partikel bereits entfernt wurden, während gleichzeitig das Risiko einer nachgeschalteten Kontamination minimiert wird.
4. Praktische Anwendungen und Branchenausblick
UVC-LEDs werden bereits in der Halbleiter- und optoelektronischen Industrie getestet, mit dem Ziel, herkömmliche 185-nm-Quecksilberlampen zu ersetzen, um umweltfreundlichere, stabilere und flexiblere TOC-Kontrolllösungen zu erreichen. Bei der Waferherstellung kann die UVC-LED-Integration Ertragsrisiken durch TOC-Schwankungen wirksam reduzieren und Geräteausfallzeiten aufgrund mikrobieller Kontamination minimieren.
In Labor-Reinstwassersystemen können UVC-LED-Module in Umwälzkreisläufe oder in der Nähe von Auslässen am Einsatzort integriert werden, um Endpunktkontaminationen zu unterdrücken und die Stabilität der Wasserqualität zu verbessern.
Da sich die Effizienz und Lebensdauer von UVC-LEDs insgesamt weiter verbessert, wird ihre Anwendung in Reinstwassersystemen voraussichtlich erheblich zunehmen und sie als Schlüsseltechnologie für die TOC-Kontrolle und -Desinfektion der nächsten Generation positionieren.
