Abstrakt
In dieser Studie wurden LEDs im tiefen Ultraviolett (DUV) mit einer Emissionswellenlänge von 280 nm erfolgreich auf 3-Zoll (1000)-Substraten mithilfe eines plasmaunterstützten Molekularstrahlepitaxiesystems (PAMBE) hergestellt. Um die Lichtextraktionseffizienz der DUV-LEDs weiter zu verbessern, wurden die Auswirkungen der Dicke der p-Typ-Epitaxieschicht und des Materials des p-seitigen Metallreflektors auf die Lichtausgangsleistung der Flip-Chip-DUV-LEDs eingehend untersucht. Erstens haben wir durch ein optisches Resonanzmodell festgestellt, dass die Lichtintensität der LED-Strukturen höher ist, wenn die Dicke der p-Typ-Epitaxieschicht das 0,45- bis 0,5-fache der Emissionswellenlänge beträgt. Experimentelle Analysen bestätigten, dass die Lichtausgangsleistung der 280-nm-DUV-LED etwa 6 mW erreicht, wenn die Dicke der p-Typ-Epitaxieschicht das 0,49-fache der Emissionswellenlänge beträgt. Dieses experimentelle Ergebnis stimmt vollständig mit der theoretischen Simulation überein. Zweitens erhöhte die Studie darüber hinaus das direkte Kontaktflächenverhältnis von Aluminium auf der p-Typ-GaN-Oberfläche mithilfe einer Nickel/Aluminium-Kontaktmetallgittermethode auf 75 %. Diese Gittermetallkontaktmethode behält nicht nur den guten ohmschen Kontakt zwischen Nickel und p-Typ-GaN bei, sondern verbessert auch das Reflexionsvermögen von DUV-Licht an der p-Typ-GaN- und Kontaktmetallschnittstelle. Letztendlich erhöhte sich dadurch die Lichtleistung der 280-nm-DUV-LED auf etwa 8 mW.
Schlüsselwörter: Tief-ultraviolette Leuchtdioden, Molekularstrahlepitaxie, Metallreflektor, Galliumnitrid
I. EINFÜHRUNG
In den letzten Jahren haben neue Arten von ultravioletten (UV) Lichtquellen, die durch AlGaN-basierte Flip-Chip-DUV-Leuchtdioden (LEDs) repräsentiert werden, aufgrund ihrer tiefgreifenden Anwendungen in der Wasserreinigung [1], der Biosensorik [2] sowie der Reinigung und Desinfektion [3,4] große Aufmerksamkeit erregt. Allerdings sind effiziente DUV-Lichtquellen aufgrund der eingeschränkten Effizienz der DUV-Lichtextraktion nach wie vor relativ selten [5]. Die Lichtextraktionseffizienz basierend auf AlGaN-Quantentöpfen (QWs) beträgt nur etwa 10 % [6,7], was die Lichtleistung solcher DUV-LEDs stark einschränkt. Zu den Faktoren, die die Effizienz der Lichtextraktion beeinflussen, gehören nicht nur epitaktische Defekte in AlGaN-Materialien, sondern auch strukturelle Designbeschränkungen.
Der optische Resonanzhohlraumeffekt wird durch die p-Typ-Epitaxieschicht (einschließlich der p-Typ-Elektronenblockierungsschicht, der p-Typ-AlGaN-Schicht und p-Typ-GaN-Lochinjektionsschichten) und dem p-Typ-GaN-Oberkontaktmetall gebildet. Bei diesem Resonanzeffekt beeinflusst die Dicke der epitaktischen Schicht vom p-Typ die optische Resonanz. Der totale interne Reflexionseffekt in der LED-Struktur führt zu einem starken Photoneneinschluss, sodass nur eine sehr kleine Menge Licht durch den Austrittskegel zur Außenseite des Geräts entweichen kann, während der Rest in der Epitaxieschicht eingeschlossen ist, was zu einer geringen Ausgangsleistung führt.
Die obere GaN-Schicht vom p-Typ weist eine starke Absorption von DUV-Licht auf. In früheren Arbeiten überstieg die Dicke der p-Typ-GaN-Schicht typischerweise 100 nm [8], was die Leistung von DUV-Licht deutlich reduzierte. Durch Ausdünnen der p-Typ-GaN-Schicht können optische DUV-Verluste effektiv reduziert werden. Insgesamt spielt die Dicke der p-Typ-Epitaxieschicht eine entscheidende Rolle für die Lichtinterferenz, die Lichtintensitätsverteilung, die Strahlungsmuster und die Lichtintensität der LED. Daher ist die Optimierung der Dicke der p-Typ-Epitaxieschicht von entscheidender Bedeutung.
Verschiedene p-Typ-GaN-Metallmaterialien für den oberen Kontakt weisen unterschiedliche Absorptions- (Reflexions-)Effekte auf DUV-Licht auf, und die Lichtintensität von Flip-Chip-DUV-LEDs hängt stark von dieser Reflexion ab. Normalerweise sind Metalle eine effizientere und wirtschaftlichere Wahl als photonische Kristalle oder verteilte Bragg-Reflektoren. Unter den verschiedenen Metallen ist Aluminium aufgrund seines hohen Reflexionsvermögens von über 90 % im DUV-Bereich das idealste reflektierende Material für DUV-Licht [9]. Aufgrund der geringen Austrittsarbeit von Aluminium [10] ist es jedoch schwierig, gute ohmsche Kontakte auf p-Typ-GaN oder p-Typ-AlGaN mit hohem Aluminiumgehalt zu bilden. Daher fügen Forscher häufig eine sehr dünne Nickelschicht in die reflektierende Elektrode auf Aluminiumbasis ein, um einen besseren ohmschen Kontakt herzustellen und den Kontaktwiderstand zu verringern. Allerdings erhöht diese Methode zwangsläufig die Absorption von DUV-Licht durch die Elektrodenkontaktschicht und verringert den Reflexionseffekt an der Grenzfläche, während gleichzeitig Widerstand und Spannung sinken. Derzeit ist die Forschung zur p-Typ-Dickenoptimierung [11] und zur Reflexion des oberen Kontakts [12,13] relativ begrenzt. Basierend auf früheren Forschungsergebnissen ist es daher dringend erforderlich, eine Kontaktelektrode vom p-Typ mit hohem Reflexionsvermögen und gutem ohmschen Kontakt zu entwickeln, was für die Verbesserung der Lichtextraktionseffizienz von DUV-LEDs von großer Bedeutung ist.
Vor diesem Hintergrund diskutiert dieser Artikel mithilfe theoretischer Simulationen und experimenteller Forschung Schritt für Schritt die Auswirkungen zweier Designs – der Dicke der p-Typ-Epitaxieschicht und des vermaschten Nickel/Aluminium-Kontaktmetalls – auf die optische Leistung von DUV-LEDs, mit dem Ziel, die optimalen Bedingungen zu ermitteln. Durch die Kombination dieser beiden Designs untersuchen wir schließlich deren Einfluss auf die Lichtintensität von DUV-LEDs mit dem Ziel, die optische Leistung von DUV-LEDs zu maximieren.
II. DESIGN UND SIMULATION
Wie im schematischen Diagramm 1 dargestellt, verwendet diese Studie ein plasmaunterstütztes Molekularstrahlepitaxiesystem (PAMBE), um DUV-LED-Strukturen auf einem 3-Zoll-C-Ebenen-Saphirsubstrat (0001) wachsen zu lassen. Entlang der epitaktischen Wachstumsrichtung umfassen die wichtigsten epitaktischen Schichten: eine AlGaN-Schicht vom n-Typ mit Elektronentransporteigenschaften, eine aktive Multi-Quantum-Well-Schicht (MQW) und eine epitaktische Schicht vom p-Typ mit Löchertransporteigenschaften. Die p-Typ-Epitaxieschicht besteht außerdem aus einer p-Typ-Elektronenblockierungsschicht (p-EBL), einer p-Typ-AlGaN-Schicht mit niedrigem Aluminiumgehalt und einer p-Typ-GaN-Schicht. Die Metallstapelschicht auf der epitaktischen Seite des p-Typs kann über ein Elektronenstrahlverdampfungssystem auf der GaN-Oberfläche des p-Typs abgeschieden werden. Entlang der Epitaxierichtung besteht diese Metallstapelschicht aus abwechselnden Schichten aus Nickel und Aluminium, wobei Nickel als direktes Kontaktmetall dient. Um in dieser Studie die Lichtausbeute der LED zu maximieren, ist unser experimenteller Aufbau wie folgt: 1. Unter Verwendung der Metallstapelschichtschnittstelle als Metallreflektor passen wir die Dicke der p-Typ-Epitaxieschicht mit Lochtransporteigenschaften an (ausgedrückt als Vielfaches der Emissionswellenlänge des aktiven Bereichs $ lambda_n $), um die optimale Dickenkombination zu finden und so eine konstruktive Interferenz von DUV-Licht innerhalb dieses optischen Pfads zu ermöglichen. 2. Optimierung des Materials des Metallreflektors vom ersten Entwurf an. Insbesondere unter der Prämisse, Nickel als Kontaktmetall beizubehalten und die gesamte Metallkontaktfläche unverändert zu lassen, fügen wir gleichmäßig eine Maschenstruktur ein, um die direkte Kontaktfläche von Nickel angemessen zu reduzieren und die direkte Kontaktfläche von Aluminium zu vergrößern. Ziel dieser Methode ist es, die Fähigkeit des Reflektors, DUV-Licht zu reflektieren, zu verbessern und so die Effizienz der rückseitigen Lichtextraktion zu verbessern.

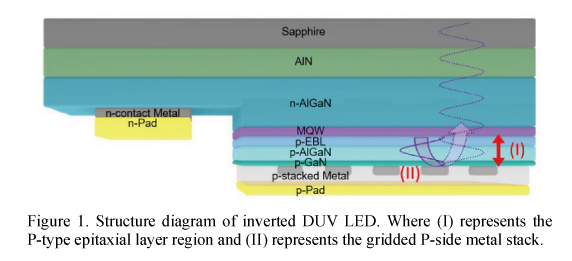

Abbildung 1. Strukturdiagramm einer invertierten DUV-LED. Dabei stellt (I) den P-Typ-Epitaxieschichtbereich und (II) den gitterförmigen P-seitigen Metallstapel dar.
Wie oben erwähnt gelten für dieses Modell die Prinzipien des optischen Resonanzhohlraums, wenn der optische Weg zwischen dem Kontaktmetallreflektor und den Quantentöpfen sowie die Wellenlänge des von den Quantentöpfen emittierten DUV-Lichts in der gleichen Größenordnung liegen. Daher können wir die folgende Formel verwenden, um den gesamten Prozess der optischen Resonanz zu simulieren [8,14,15]:
Wobei W 0 und W r die Amplituden des emittierten Lichts bzw. des reflektierten Lichts darstellen, θ die Phasenverschiebung des reflektierten Lichts ist und θº ein Korrekturfaktor ist, der aufgrund von Schwankungen in der Dicke der p-Typ-Epitaxieschicht eingeführt wird. Sein Ausdruck ist gegeben durch:
Dabei ist λn die Emissionswellenlänge, n der Brechungsindex, d die Dicke der p-Typ-Epitaxieschicht und θ die optische Konstante des Metalls. Abbildung 2(a) zeigt eine schematische Darstellung dieser Simulation. Während sich das von der Quantentopf-Aktivschicht emittierte DUV-Licht nach oben zum oberen Metallreflektor ausbreitet und aufgrund der unterschiedlichen Dicke der p-Typ-Epitaxieschicht nach unten reflektiert wird, treten zwei Hauptmerkmale auf, wie in Abbildung 2(a) dargestellt: konstruktive und destruktive Interferenz. Abbildung 2(b) zeigt die Berechnungsergebnisse dieser Studie. Aus der Grafik lässt sich ableiten, dass bei einer Änderung der Dicke der p-Typ-Epitaxieschicht die kohärente Lichtintensität auf der Seite des aktiven Quantentopfbereichs mit der Dicke der p-Typ-Epitaxieschicht schwankt. Beim 0,25- und 0,75-fachen der Emissionswellenlänge ist die kohärente Lichtintensität auf der Seite des aktiven Quantentopfbereichs am schwächsten, während bei einer Dicke des 0,45- bis 0,5-fachen der Emissionswellenlänge die kohärente Lichtintensität auf der Seite des aktiven Quantentopfbereichs etwa fünfmal so hoch ist wie im Fall der destruktiven Interferenz. Aus diesen optischen Simulationsergebnissen können wir schließen, dass die Gesamtdicke der p-Typ-Epitaxieschicht idealerweise zwischen 126 und 140 nm liegen sollte, wenn die Emissionswellenlänge des aktiven Quantentopfbereichs etwa 280 nm beträgt.

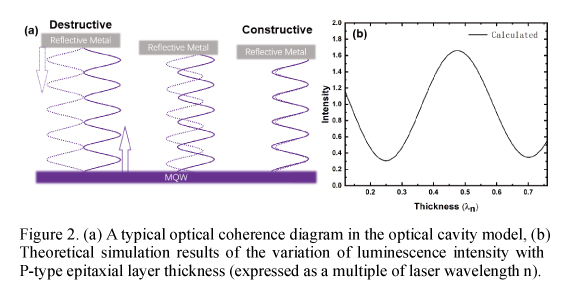

Abbildung 2. (a) Ein typisches optisches Kohärenzdiagramm im optischen Hohlraummodell, (b) Theoretische Simulationsergebnisse der Variation der Lumineszenzintensität mit der Dicke der Epitaxieschicht vom P-Typ (ausgedrückt als Vielfaches der Laserwellenlänge n).
III. ERGEBNISSE UND DISKUSSION
Wie in Abbildung 1 gezeigt, haben wir erfolgreich sechs Sätze von LED-Strukturen auf einem 3-Zoll-Saphirsubstrat (0001) gezüchtet, wobei die Dicken der epitaktischen Schichten vom p-Typ nacheinander auf 0,18 λn, 0,28 λn, 0,39 λn, 0,49 λn, 0,6 λn und 0,7 λn nm eingestellt wurden. Die Emissionsspitzenwellenlänge der Quantentöpfe in diesem LED-Satz beträgt ungefähr λn = 280 $ nm. Abbildung 3 zeigt das REM-Querschnittsbild der LED-Struktur mit einer epitaktischen Schichtdicke vom p-Typ von 0,49λn = 137 nm. Aus dem Bildkontrast ist ersichtlich, dass die Gesamtdicke der p-Typ-Epitaxieschicht im Allgemeinen unter 200 nm liegt.

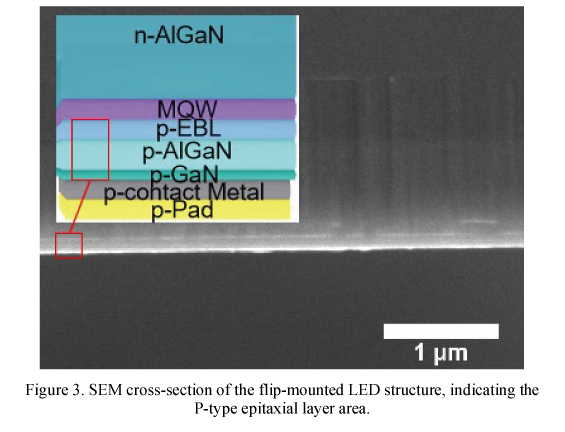

Abbildung 3. SEM-Querschnitt der umgedrehten LED-Struktur mit Angabe der epitaktischen Schichtfläche vom P-Typ.
Abbildung 4 zeigt die Ausgangsleistung und die theoretisch berechnete Ausgangslichtintensität von sechs Sätzen epitaktisch gewachsener LEDs mit unterschiedlichen epitaktischen Schichtdicken vom p-Typ. Die optische Ausgangsleistung der epitaktisch gewachsenen LEDs schwankt mit der Variation der p-Typ-Epitaxieschichtdicke, ein Ergebnis, das eng mit den Schwingungseigenschaften der Simulation übereinstimmt. Die LED mit einer p-Typ-Epitaxieschichtdicke von 137 nm weist eine optische Ausgangsleistung von bis zu 6 mW auf, während die LED mit einer p-Typ-Epitaxieschichtdicke von 0,7 λn = 196 nm eine Ausgangsleistung von nur etwa 3 mW aufweist. Diese Reihe von Experimenten zeigt, dass ein zweifacher Unterschied in der optischen Ausgangsleistung durch Anpassen der Dicke der p-Typ-Epitaxieschicht erreicht werden kann. Die Experimente bestätigen, dass die optischen Reflexionseigenschaften der DUV-LED-Quantentopfemission zwischen dem Quantentopf und dem p-seitigen Metallreflektor dem optischen Resonanzeffekt entsprechen und dass die maximale optische Ausgangsleistung erreicht werden kann, indem die Dicke der p-Typ-Epitaxieschicht auf etwa 137 nm ausgelegt wird. Darüber hinaus ist in diesem Experiment der Metallreflektor auf der p-Seite Ni, der für 280-nm-DUV-Licht ein Reflexionsvermögen von nur 53 % aufweist, während Aluminium für die gleiche Wellenlänge ein Reflexionsvermögen von bis zu 90 % aufweist. Als nächstes versuchen wir unter der Voraussetzung der optimalen p-Typ-Epitaxieschichtdicke, das Metallreflektormaterial anzupassen, um die optische Ausgangsleistung weiter zu verbessern.
Im Experiment zur Verbesserung des Materials des Metallreflektors wurde in dieser Studie das folgende Schema entworfen: Mithilfe einer Maschenmaske führen wir eine gitterförmige Verdampfung von Nickel auf der Oberseite des p-Typ-GaN durch und verdampfen dann Aluminium in den quadratischen Öffnungen des Gitters, wodurch ein direkter Kontakt zwischen Aluminium und p-Typ-GaN ermöglicht wird. Dieses Design gewährleistet einen hervorragenden ohmschen Kontakt zwischen Nickel und p-Typ-GaN und nutzt gleichzeitig das überlegene Reflexionsvermögen von Aluminium für DUV-Licht, um das Reflexionsvermögen des p-seitigen Metallreflektors zu verbessern. Im Einschub von Abbildung 5 haben wir drei Kombinationen von vermaschten Nickel/Aluminium-Metallkontakten entworfen, d. h. auf der Basis von 100 % Nickelkontakt mit p-Typ-GaN, wobei die effektive Metallkontaktfläche unverändert blieb, die effektive Nickelkontaktfläche entsprechend um 25 %–75 % reduziert wurde und die reduzierte Kontaktfläche durch aufgedampftes Aluminium ergänzt wurde. Daher erhöht sich in Abbildung 5(a) durch die Nickel/Aluminium-Vernetzung die direkte Kontaktfläche von Aluminium allmählich von 0 % auf 75 %. Es ist zu beachten, dass bei einem Nickel-Kontaktflächenanteil unter 25 % (d. h. der direkte Kontaktflächenanteil von Aluminium über 75 %) die Stromdichte der p-Typ-Metallelektrode zu hoch wird, was zu übermäßiger Erwärmung führt und den elektrischen Transport der LED beeinträchtigt. Zum experimentellen Vergleich haben wir auch eine vollständige Aluminiumverdampfungsschicht vorbereitet, die direkt mit p-Typ-GaN in Kontakt steht, d. h. 100 % Aluminiumkontakt. Abbildung 5 zeigt das Reflexionsvermögen der oben diskutierten fünf Kontaktkombinationen als Reflektoren im Wellenlängenbereich von 200–400 nm. Es ist ersichtlich, dass der Vollnickelkontakt (0 %) das geringste Reflexionsvermögen für ultraviolettes Licht aufweist, und mit zunehmendem Anteil der direkten Kontaktfläche von Aluminium in der Vernetzung steigt das Reflexionsvermögen deutlich an und erreicht beim Vollaluminiumkontakt (100 %) bis zu 90 %. Mit dieser Methode kann ein guter ohmscher Kontakt an der p-Typ-GaN-Schnittstelle erreicht und das hohe Reflexionsvermögen von DUV-Licht an der Schnittstelle erheblich verbessert werden, wodurch die Lichtextraktionseffizienz optimiert wird.
Wenn das Resonanzhohlraummodelldesign in Abbildung 3 und das vermaschte Nickel/Aluminium-Kontaktmetalldesign in Abbildung 5 auf DUV-LEDs angewendet werden, kann es nicht nur das hohe Reflexionsvermögen von DUV-Licht an der p-Typ-GaN- und Metallreflektorschnittstelle verbessern, sondern auch eine konstruktive Interferenz zwischen dem reflektierten und emittierten Licht ermöglichen und so die Effizienz der Lichtextraktion maximieren. Abbildung 6(a) zeigt die optische Leistung von LED-Strukturen mit unterschiedlichen Nickel/Aluminium-Maschenreflektoren und unterschiedlichen p-Typ-Epitaxieschichtdicken. Aus der Grafik ist ersichtlich, dass bei einer Dicke der p-Typ-Epitaxieschicht zwischen 0,39 λn und 0,6 λn nm die optische Leistung der LED mit zunehmendem Anteil der Aluminiumkontaktfläche im Nickel/Aluminium-Maschenreflektor weiter ansteigt. Wenn der Anteil der Aluminiumkontaktfläche im Nickel/Aluminium-Maschenreflektor 75 % erreicht, ist die optische Leistung maximiert. Bei LED-Strukturen mit Dicken von 0,18 λn, 0,28 λn und 0,7 λn nm zeigt die optische Ausgangsleistung jedoch einen allmählich abnehmenden Trend, wenn der Anteil der Aluminiumkontaktfläche im Nickel/Aluminium-Maschenreflektor zunimmt. Aus Abbildung 6(b) ist ersichtlich, dass sich das reflektierte Licht bei 0,18 λn, 0,28 λn und 0,7 λn nm im optischen Hohlraumresonator in einem destruktiven Interferenzzustand befindet. Mit zunehmendem Anteil der Aluminiumkontaktfläche im Nickel/Aluminium-Maschenreflektor nimmt die Intensität des reflektierten Lichts allmählich zu. Je stärker der Zustand der destruktiven Interferenz ist, desto schwächer ist die Lichtextraktion, was zu einer allmählichen Abnahme der optischen Leistung führt. Abbildung 6 zeigt, dass bei LEDs mit einer Emissionswellenlänge von etwa 280 nm die optische Leistung der LED von 6 mW in Abbildung 4 auf 8 mW ansteigt, wenn die Dicke der p-Typ-Epitaxieschicht 0,49 λn = 137 nm beträgt und die Kontaktfläche von Aluminium im Metallreflektor 75 % erreicht.

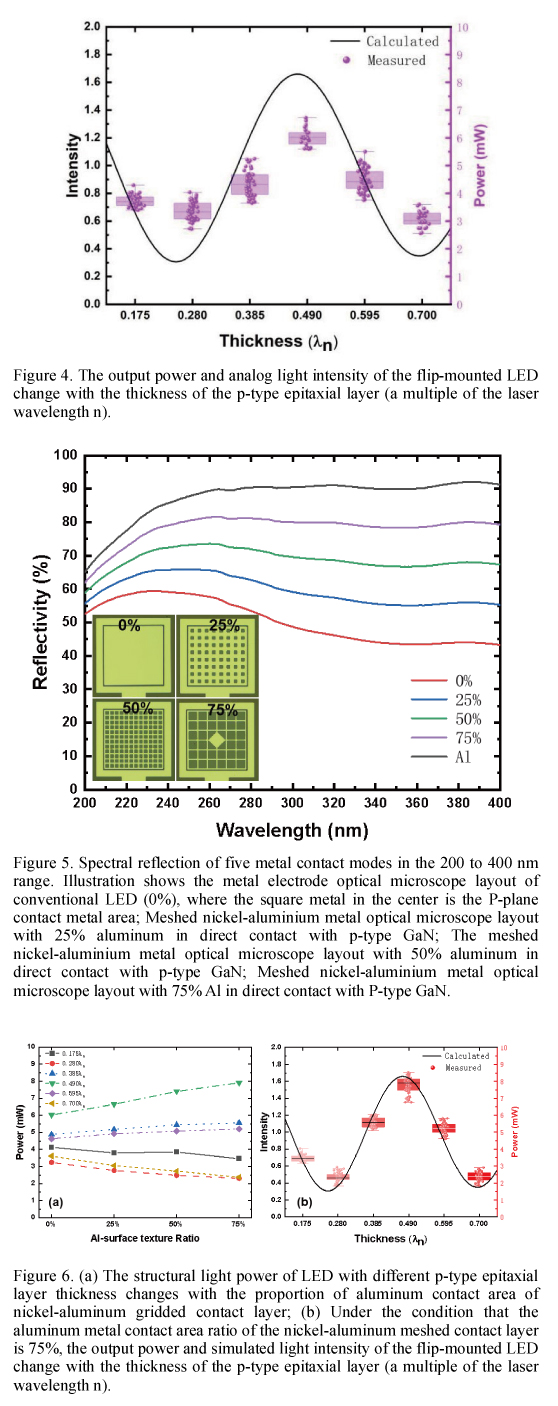

Abbildung 4. Die Ausgangsleistung und die analoge Lichtintensität der aufklappbaren LED ändern sich mit der Dicke der p-Typ-Epitaxieschicht (ein Vielfaches der Laserwellenlänge n).
Abbildung 5. Spektrale Reflexion von fünf Metallkontaktmodi im Bereich von 200 bis 400 nm. Die Abbildung zeigt das Layout des optischen Metallelektrodenmikroskops einer herkömmlichen LED (0 %), wobei das quadratische Metall in der Mitte der P-Ebenen-Kontaktmetallbereich ist; Vermaschtes optisches Mikroskop-Layout aus Nickel-Aluminium-Metall mit 25 % Aluminium in direktem Kontakt mit p-Typ-GaN; Das vermaschte optische Mikroskop-Layout aus Nickel-Aluminium-Metall mit 50 % Aluminium in direktem Kontakt mit p-Typ-GaN; Vermaschtes optisches Mikroskop-Layout aus Nickel-Aluminium-Metall mit 75 % Al in direktem Kontakt mit P-Typ-GaN.
Abbildung 6. (a) Die strukturelle Lichtleistung von LEDs mit unterschiedlichen p-Typ-Epitaxieschichtdicken ändert sich mit dem Anteil der Aluminiumkontaktfläche der gitterförmigen Nickel-Aluminium-Kontaktschicht; (b) Unter der Bedingung, dass das Aluminium-Metall-Kontaktflächenverhältnis der vermaschten Nickel-Aluminium-Kontaktschicht 75 % beträgt, ändern sich die Ausgangsleistung und die simulierte Lichtintensität der umklappbaren LED mit der Dicke der p-Typ-Epitaxieschicht (ein Vielfaches der Laserwellenlänge n).
IV. ABSCHLUSS
Erstens verwendet dieser Artikel ein optisches Hohlraumresonanzmodell, um den optischen Kohärenzprozess von DUV-Licht zwischen dem Quantentopf und dem p-Typ-Metallreflektor zu simulieren. Durch kontinuierliche Variation der Dicke der p-Typ-Epitaxieschicht wurde die optimale Dicke von etwa 137 nm bei einer DUV-Lichtemission von etwa 280 nm erreicht. Die experimentelle Überprüfung dieser theoretischen Simulation ergab, dass die Lichtleistung der LED unter konstruktiver Interferenz mit einer Dicke von 137 nm etwa 6 mW betrug, was doppelt so viel ist wie die Lichtleistung der LED mit destruktiver Interferenz. Zweitens verbesserte diese Studie die herkömmliche Kontaktmethode des p-Typ-Elektrodenmetalls durch die Verwendung einer vermaschten Nickel/Aluminium-Kontaktmethode. Unter der Voraussetzung, dass die Gesamtkontaktfläche und der ohmsche Kontakt mit Nickel erhalten bleiben, wurde der optimale DUV-Lichtreflexionseffekt durch Vergrößerung der Aluminiummetall-Kontaktfläche optimiert. Diese Methode gewährleistet nicht nur den ohmschen Kontakt zwischen p-Typ-GaN und dem Kontaktmetall, sondern nutzt auch das hohe Reflexionsvermögen von Aluminium für DUV-Licht, um den konstruktiven Interferenzeffekt von Licht innerhalb der p-Typ-Epitaxieschicht zu verstärken. Durch fünf Versuchsreihen wurde festgestellt, dass die optische Leistung der LED etwa 8 mW erreicht, wenn der Anteil der direkten Kontaktfläche von Aluminium 75 % beträgt. Dieses experimentelle Design bietet einen neuen Ansatz zur Erzielung einer hohen Lichtextraktionseffizienz in DUV-LEDs.
Referenzen
[1] Wang CP, Chang CS, Lin W C. Effizienzsteigerung eines Durchfluss-Wasserdesinfektionsreaktors unter Verwendung von UVC-Leuchtdioden[J]. Journal of Water Process Engineering, 2021, 40(1): 101819.
[2] Ye ZT, Tseng SF, Kuo HC, et al. Verwendete UV-LEDs mit hoher Kollimation mit einem miniaturisierten optomechanischen Gerät zum Nachweis von direktem Bilirubin[J]. IEEE Photonics Journal, 2024, 16: 1.
[3] Khan MA, Maeda N, Itokazu Y, et al. Milliwattstarke AlGaN-Tief-UV-Leuchtdioden mit 254-nm-Emission als saubere Alternative zu Quecksilber-Tief-UV-Lampen[J]. Physica status solidi (a), 2022, 220(1): 2200621.
[4] Nunayon SS, Zhang H, Lai A, et al. Vergleich der Desinfektionsleistung von UVC-LED- und herkömmlichen UVGI-Systemen für obere Räume[J]. Indoor Air, 2020, 30(1): 180-191.
[5] Liao Y, Thomidis C, Kao C, et al. Milliwattleistung AlGaN-basierte Leuchtdioden im tiefen Ultraviolett durch plasmaunterstützte Molekularstrahlepitaxie[J]. Physica status solidi (RRL) – Rapid Research Letters, 2010, 4(2): 49-51.
[6] Khan MA, Maeda N, Yun J, et al. Erzielung eines Wirkungsgrades von 9,6 % bei 304-nm-p-AlGaN-UVB-LEDs durch Erhöhung der Lochinjektion und des Lichtreflexionsvermögens[J]. Wissenschaftliche Berichte, 2022, 12: 2591.
[7] Guttmann M, Susilo A, Sulmoni L, et al. Lichtextraktionseffizienz und interne Quanteneffizienz vollständig UVC-transparenter AlGaN-basierter LEDs[J]. Journal of Physics D: Applied Physics, 2021, 54(33): 335101.
[8] Liao Y, Kao C, Thomidis C, et al. Jüngste Fortschritte bei effizienten Tiefen-UV-LEDs durch plasmaunterstützte Molekularstrahlepitaxie[J]. Physica status solidi c, 2011, 9: 798-801.
[9] Cao Y, Lv Q, Yang T, et al. Einfluss der EBL-Dicke auf die Leistung von AlGaN-Leuchtdioden im tiefen Ultraviolett mit polarisationsinduzierter Dotierungslochinjektionsschicht[J]. Mikro- und Nanostrukturen, 2023, 175: 207489.
[10] Ding Y, Zhou S, Zhuang Z, et al. Untersuchung hochreflektierender p-Elektroden für AlGaN-basierte Leuchtdioden im tiefen Ultraviolett[J]. Optics Express, 2023, 31(24): 39747-39756.
[11] Liu X, Mou Y, Wang H, et al. Verbesserte Lichtextraktion von Leuchtdioden im tiefen Ultraviolett durch Verwendung eines optimierten Aluminiumreflektors[J]. Angewandte Optik, 2018, 57(25): 7325-7328.
[12] Cho H., Susilo N., Guttmann M. et al. Verbesserte Steckdoseneffizienz von AlGaN-basierten Tief-UV-LEDs mit Mo/Al als p-Kontakt[J]. IEEE Photonics Technology Letters, 2020, 32: 891.
[13] Shen Y, Wierer J, Krames M, et al. Optische Hohlraumeffekte in InGaN/GaN-Quantentopf-Heterostruktur-Flip-Chip-Leuchtdioden[J]. Applied Physics Letters, 2003, 82: 2221-2223.
[14] Cuenca JA, Smith MD, Field DE, et al. Modellierung der thermischen Spannung von Diamant auf GaN/III-Nitrid-Membranen[J]. Kohlenstoff, 2021, 174: 647-661.
[15] Butté R, Grandjean N. III-Nitrid-Photonenhohlräume[J]. Nanophotonik, 2020, 9: 569-598.
