Abstrakt
Ein fokussierender Wandler im Wellenlängenbereich, der auf einem schwebenden piezoelektrischen Dünnfilm aus Aluminiumnitrid (AlN) basiert, wurde entworfen, simuliert und hergestellt. Das Ein-Port-Gerät wurde simuliert und analysiert, um die Fokussierungsleistung des Geräts zu überprüfen. Eine akustische Zweitor-Verzögerungsleitung mit unterschiedlicher elektrischer Konfiguration wurde simuliert, hergestellt und analysiert, um die elektroakustische Transduktionsfähigkeit des Wandlers zu bewerten. Den Simulations- und Messergebnissen zufolge kann der Wandler den erwarteten fokussierten Gaußschen Lambstrahl mit einer Strahltaille von 5 µm erzeugen, was der Hälfte der Wellenlänge entspricht. Die Einfügungsdämpfung von 32,16 dB bei 824,13 MHz beweist die effiziente elektromechanische Transduktionsfähigkeit des Wandlers. Der Wandler ist die potentielle Komponente in phononischen integrierten Schaltkreisen (PnICs).
Indexbegriffe: Aluminiumnitrid, Phononic Integrated Circuit, Gaußsche Akustik
I. EINFÜHRUNG
Phononische integrierte Schaltkreise (PnICs) sind ein aufstrebendes Gebiet, das darauf abzielt, Phononen auf eine Weise zu manipulieren und zu steuern, die der Art und Weise entspricht, wie elektronische integrierte Schaltkreise mit Elektronen umgehen. Im Vergleich zu elektromagnetischen Wellen haben akustische Wellen in Festkörpern eine geringere Geschwindigkeit und einen geringeren Verlust, was eine effektive Signalverarbeitung bei geringerer Größe ermöglicht. Darüber hinaus strahlen akustische Wellen in Festkörpern nicht in den freien Raum ab, sodass Übersprechen von anderen Geräten und der Umgebung effektiv gedämpft werden können. Akustische Geräte werden häufig in der Signalverarbeitung und -erfassung eingesetzt. Durch die Nutzung von Wellenlängengrößenstrukturen sind Phonoschaltungen in der Lage, die Anzahl der Moden im System zu begrenzen und so die Kontrolle über Faktoren wie Verlust und Kopplung zu ermöglichen. Diese verbesserte Kontrolle über das Wellenverhalten ermöglicht die effiziente Verarbeitung und Weiterleitung von Signalen durch die Schaltung, was zu einer verbesserten Leistung und Funktionalität führt [1]. Das derzeitige Kontrollniveau von Phononen ist jedoch weit von dem ihrer Gegenstücke Photonen und Elektronen entfernt. Photonische integrierte Schaltkreise ermöglichen die Integration optischer Komponenten auf einem Chip, um optische Systeme mit beispielloser Leistung zu erreichen [2]. Dies wird größtenteils durch stark eingeschränkte Wellenleiter erreicht, die kompakt sind, eine enge Biegung ermöglichen und die Energie für effiziente Wechselwirkungen auf einen kleinen Modenbereich konzentrieren. Eine ähnliche Funktion gilt jedoch noch nicht für Phononenschaltungen. Die Fähigkeit, akustische Wellen zu fokussieren und an Wellenleiter im Wellenlängenbereich zu koppeln, muss weiter erforscht werden.
Um die Fähigkeit zur Modensteuerung zu verfolgen, werden Strukturen im Wellenlängenbereich zum Leiten akustischer Wellen verwendet [3]. Die Entwicklung moderner Mikro-/Nano-Fertigungstechnologie beschleunigt die Erforschung integrierter Phonon-Schaltkreise. Bei früheren Bemühungen, einen Wellenleiter im Wellenlängenmaßstab effektiv zu stimulieren, haben Forscher Techniken wie die Gestaltung des Wandlers zur Konzentration der Emission [4] oder die Implementierung einer konischen Schnittstelle zwischen Wellenleiter und Wandler [5] eingesetzt. Wandler, die Gaußsche Lambwellenstrahlen in dünnen Aluminiumnitridmembranen erzeugen, wurden hergestellt, um Strukturen im Wellenlängenbereich anzuregen [6]. Amirparsa et al. realisierte einen Single-Mode-Wellenleiter aus einem einzelnen Phonon in einer schwebenden Silizium-Mikrostruktur [7]. Gezeigt wird die vollständige On-Chip-Steuerung eines einzelnen Phonons, das entlang der Ausbreitungsachse stark eingeschränkt ist. Fu et al. etablierte die Architektur integrierter Phononenschaltungen auf GaN/Saphir-Halbleitersubstraten. Ein verlustarmer Singlemode-Streifenwellenleiter und ein gekoppelter Ringresonator mit hohem Q werden vorgestellt, um die Grundfunktionen der Phononenschaltung zu demonstrieren [8].
Derzeit wurden Phononenschaltungen auf mehreren Plattformen entwickelt, darunter hängende [9] oder unveröffentlichte Ridge-Wellenleiter [10]. Diese Geräte zeigen herausragende Fortschritte bei der Miniaturisierung der akustischen Wellenleiterstruktur und dem Design der Bandstruktur des Wellenleiters, die zur Entwicklung der integrierten Phononenschaltung beigetragen haben. Um das Potenzial integrierter Phononenschaltkreise weiter auszuschöpfen, zielt dieser Artikel darauf ab, eine Plattform zu erforschen, die eine kleine Fläche und effiziente elektromechanische Umwandlung mit einem miniaturisierten akustischen Wellenleiter kombiniert, der eine hohe Leitungsbeschränkungsfähigkeit aufweist, um eine effektive Steuerung von Phononen für die Informationsverarbeitung zu realisieren.
II. DESIGN UND ANALYSE
Die aufgehängte Struktur auf Basis einer AlN-Dünnschicht wurde durch Finite-Elemente-Analyse (FEA)-Simulationen simuliert und analysiert. Das Simulationsmodell ist in Abb. 1 (a) dargestellt. Der Grenze des Modells werden niedrige Reflexionsgrenzen hinzugefügt, um den Einfluss stark reflektierender Wellen zu verringern. Die Querschnittsansicht ist in Abb. 1(b) dargestellt. Drei Schichten sind jeweils die 100-nm-Platin-Unterelektrode, der 1-µm-AlN-Piezofilm und der 100-nm-Platin-fokussierende Interdigitalwandler (IDT). Die Krümmung des fokussierenden IDT basiert auf der Wellenfront von Gaußschen Strahlen. Der erste Elektrodenfinger beginnt bei 5 Wellenlängen vom Brennpunkt, der in Abb. 1(c) dargestellt ist, und erfüllt die folgenden Gleichungen:
w(z) = w 0 × √ 1 + ( z / z R )2
R(z) = z × (1 + ( z R / z ) 2)
θ = λ / (π × w 0)
Dabei ist w die Strahlbreite in Querrichtung und R der Krümmungsradius der Wellenfront. w 0 bezeichnet die Strahltaille, während z R die Rayleigh-Länge ist, die die Entfernung definiert, über die sich der Strahl ohne nennenswerte Divergenz ausbreitet. Die Rayleigh-Länge kann ausgedrückt werden als: z R = (π × w 02) / λ.
Bei gleichem Divergenzwinkel und einer Wellenlänge von 10 μm wurde die Fokussierungsfähigkeit eines kreisförmigen IDT im Vergleich zu einem Gaußschen IDT mittels FEA-Simulation analysiert. Die Elektrodenbreite wurde mit 15 Fingerpaaren auf 2,5 µm eingestellt. Die Strahltaille für den Gaußschen Fokussierungs-IDT wurde auf 5 μm (entspricht der halben Wellenlänge) ausgelegt. Die untere Elektrode wurde auf ein schwebendes Potential gelegt und der fokussierte IDT wurde durch eine oszillierende Spannung angeregt, die bei der Resonanzfrequenz zwischen den ineinandergreifenden Elektroden angelegt wurde. Die Verschiebung außerhalb der Ebene ist in Abb. 2(c) und Abb. 2(d) dargestellt . Die Fokussierungsfähigkeit wurde am Brennpunkt auf der Oberfläche bewertet; Die Verschiebung entlang der Querlinie ist in Abb. 2(a) und Abb. 2(b) dargestellt . Beide IDT-Typen weisen Gauß-ähnliche Fokussierungseigenschaften auf. Mit dem Gaußschen IDT wurde eine kleinere Fokussierungsbreite von 10,1 μm erreicht, verglichen mit 13,2 μm mit den kreisförmigen Elektroden.

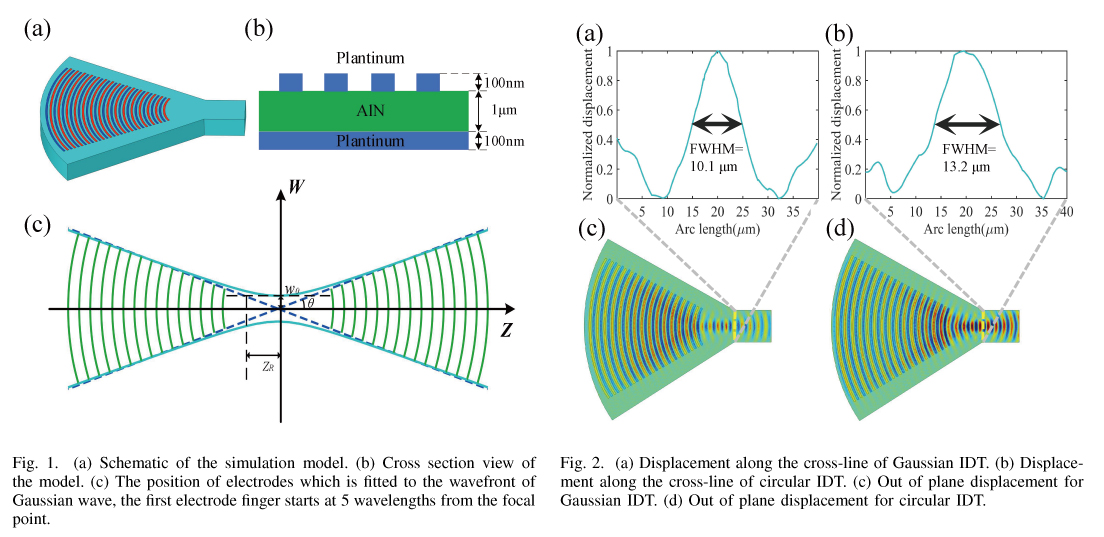

Abb. 1. (a) Schematische Darstellung des Simulationsmodells. (b) Querschnittsansicht des Modells. (c) Die Position der Elektroden, die an die Wellenfront der Gaußschen Welle angepasst sind. Der erste Elektrodenfinger beginnt bei 5 Wellenlängen vom Brennpunkt.
Abb. 2. (a) Verschiebung entlang der Querlinie des Gaußschen IDT. (b) Verschiebung entlang der Querlinie des kreisförmigen IDT. (c) Verschiebung außerhalb der Ebene für Gaußsche IDT. (d) Verschiebung außerhalb der Ebene für kreisförmiges IDT.
Da die Gaußsche IDT bei gleichem Divergenzwinkel eine bessere Fokussierungsleistung aufweist, wird die Gaußsche IDT für alle nachfolgenden Analysen verwendet. Es werden Dickenfeldanregung (TFE) und Lateralfeldanregung (LFE) verglichen. LFE- und TFE-Wandler haben unterschiedliche Eigenschaften. Das LFE-Design zeichnet sich in erster Linie durch eine parallele Elektrodenkonfiguration aus, die optimal für Anwendungen ist, die gleichmäßige elektrische Felder erfordern, und häufig in Sensoren und kapazitiven Systemen eingesetzt wird. Das TFE-Design hingegen umfasst Elektroden, die senkrecht zueinander stehen, wodurch es für den stimulierenden Dickenmodus geeignet ist. Sowohl LFE als auch TFE sind in verschiedenen Bereichen von entscheidender Bedeutung und nutzen ihre spezifischen Konfigurationen, um den Anforderungen verschiedener Anwendungen gerecht zu werden. Die Konfigurationen sind in Abb. 3(a) und Abb. 3(c) zu sehen. Die elektrischen Potentiale in zwei elektrischen Konfigurationen sind in Abb. 3(b) und Abb. 3(d) dargestellt. In der TFE-Konfiguration wird das elektrische Feld senkrecht zur Oberfläche des piezoelektrischen Dünnfilms angelegt und dringt in Dickenrichtung ein. Während in der LFE-Konfiguration zusätzlich zum vertikalen elektrischen Feld, das von schwebenden Bodenelektroden geführt wird, auch das transversale elektrische Feld zwischen den Fingern vorhanden ist.
Frequenzgänge von Ein-Port-Wandlern in LFE- und TFE-Konfiguration werden simuliert und in Abb. 4(a) bzw. Abb. 4(b) dargestellt. Durch numerische Modellierung und rechnerische Analyse werden Resonanzfrequenzen und frequenzabhängige Verhaltensweisen der Wandler untersucht. Das LFE-Ein-Port-Gerät zeigt eine Resonanzspitze bei etwa 834 MHz und 2,46 GHz, was dem S0- bzw. Thickness-Modus entspricht. Das TFE-Ein-Port-Gerät zeigt Resonanzspitzen um 1,51 GHz, 2,13 GHz und 2,46 GHz, was dem S0-, S1- bzw. Dickenmodus entspricht.

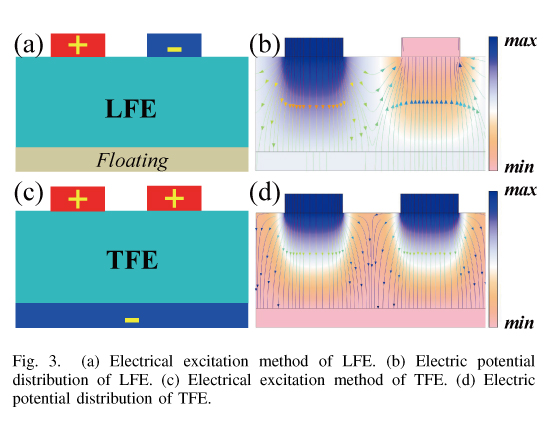

Abb. 3. (a) Elektrische Anregungsmethode von LFE. (b) Elektrische Potenzialverteilung von LFE. (c) Elektrische Anregungsmethode von TFE. (d) Elektrische Potentialverteilung von TFE.

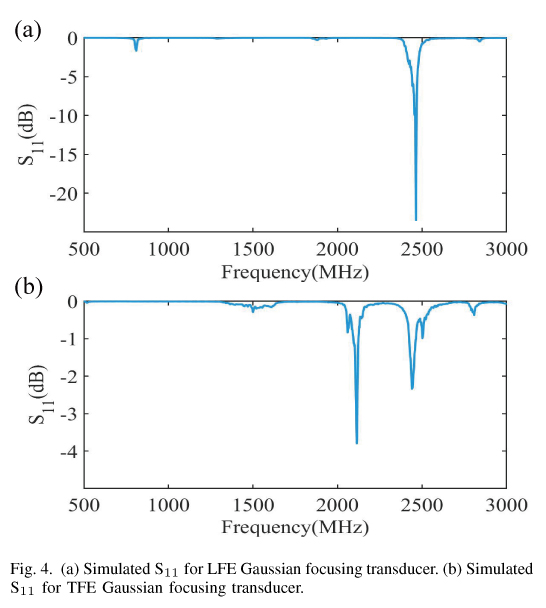

Abb. 4. (a) Simulierter S11 für LFE-Gauß-Fokussierungswandler. (b) Simulierter S11 für TFE-Gauß-Fokussierungswandler.]
III. HERSTELLUNG UND MAßE
Der in Abb. 5 dargestellte Herstellungsprozess beginnt auf einem 4-Zoll-Siliziumwafer mit hohem Widerstand. Zunächst werden 10 nm Ti/100 nm Pt mittels Elektronenstrahlverdampfung abgeschieden und durch einen Lift-Off-Prozess strukturiert. Anschließend wird 1 µm AlN mit dem EVATEC CLUSTERLINE® 200 MSQ Multi-Source-System abgeschieden. Vias werden mit 85 %iger Phosphorsäure nassgeätzt. 2 µm SiO₂ werden durch plasmaunterstützte chemische Gasphasenabscheidung (PECVD) abgeschieden und als Hartmaske strukturiert. Anschließend wird 1 µm AlN durch Ätzen mit induktiv gekoppeltem Plasma (ICP) durchgeätzt, um das Freisetzungsfenster zu definieren. Als nächstes wird die Hartmaske entfernt, 10 nm Ti/100 nm Pt werden mittels physikalischer Gasphasenabscheidung (PVD) abgeschieden und durch einen Lift-Off-Prozess strukturiert. Schließlich wird die 200-nm-Aluminium-Pad-Schicht durch einen Abhebevorgang definiert und das Gerät wird durch XeF₂ freigegeben.
Optische Mikroskopaufnahmen und Rasterelektronenmikroskopaufnahmen von Ein-Port-Wandlern und Zwei-Port-ADLs sind in Abb. 6 dargestellt. Die Zwei-Port-ADLs bestehen aus identischen Sende- und Empfangsfokussierungswandlern, die, dem Design im vorherigen Abschnitt folgend, zwei Teile durch einen aufgehängten geraden Wellenleiter verbinden. Die Breite des Wellenleiters beträgt 10 µm, was der Wellenlänge entspricht, wobei die Längen zwischen 10 µm, 20 µm und 50 µm variieren.
Der Frequenzgang der Zwei-Port-Verzögerungsleitung wird durch den Keysight PNA-L N5234B Netzwerkanalysator mit 200 µm Pitch RF-Tastkopf charakterisiert. Den in Abb. 7 dargestellten Messergebnissen zufolge stimuliert der LFE-Wandler den S0-Modus effizient und koppelt die akustische Welle in den Wellenleiter im Wellenlängenbereich ein, wodurch ein gemessener Einfügungsverlust von 32,16 dB bei 824,13 MHz erreicht wird. Die hohe Effizienz des LFE-Wandlers bei der Erzeugung des S0-Modus ist ein Hinweis auf sein Potenzial für Anwendungen, bei denen eine geringe Einfügedämpfung von entscheidender Bedeutung ist. Umgekehrt wurde beobachtet, dass der TFE-Typ-Wandler den A1-Modus stimulierte, mit einem gemessenen Einfügungsverlust von 35,7 dB bei 1512,64 MHz. Die Fähigkeit des TFE-Typ-Wandlers, den A1-Modus trotz der höheren Einfügungsdämpfung im Vergleich zum LFE-Typ-Wandler effektiv zu stimulieren, unterstreicht seine Eignung für verschiedene Betriebsbedingungen, bei denen die Eigenschaften des A1-Modus wünschenswert sind. Diese Ergebnisse zeigen die unterschiedlichen Leistungsmerkmale der LFE- und TFE-Wandler im Zusammenhang mit Frequenzgang und Einfügedämpfung und liefern wertvolle Einblicke in ihre jeweiligen Anwendungen in PnIC.

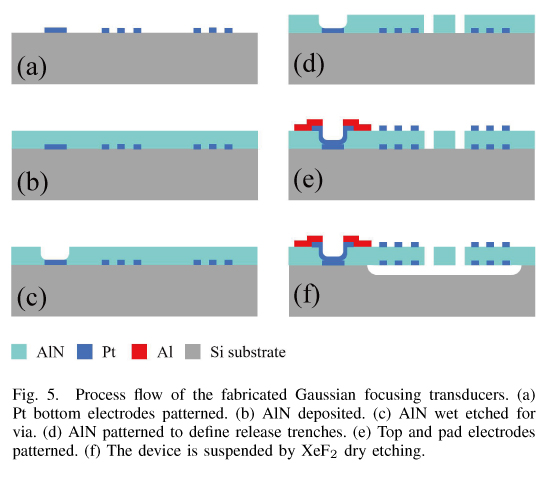

Abb. 5. Prozessablauf der hergestellten Gaußschen Fokussierungswandler. (a) Gemusterte untere Pt-Elektroden. (b) AlN abgeschieden. (c) AlN für die Durchkontaktierung nassgeätzt. (d) AlN strukturiert, um Freisetzungsgräben zu definieren. (e) Top- und Pad-Elektroden gemustert. (f) Das Gerät wird durch XeF2-Trockenätzen aufgehängt.

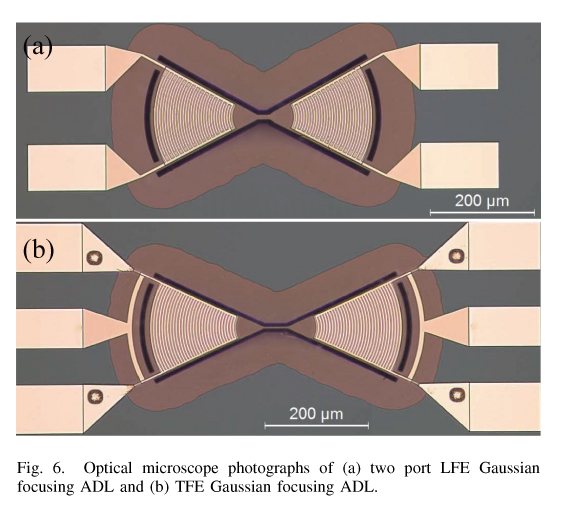

Abb. 6. Lichtmikroskopische Aufnahmen von (a) einem Zwei-Port-LFE-ADL mit Gauß-Fokussierung und (b) einem TFE-ADL mit Gauß-Fokussierung.

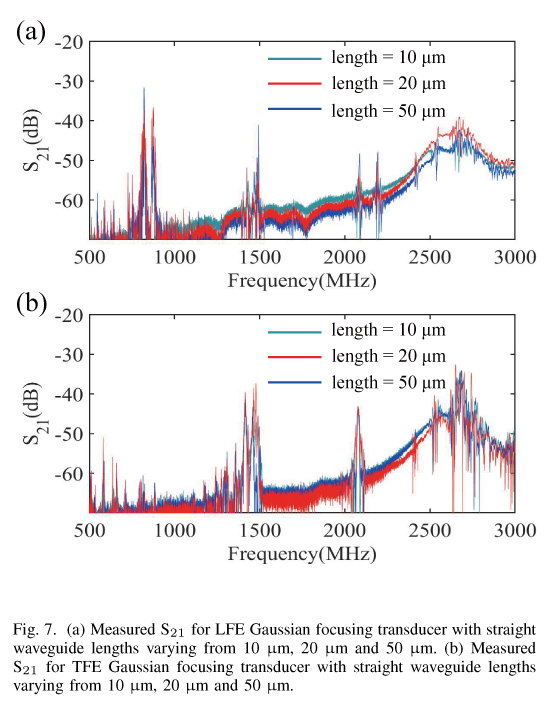

Abb. 7. (a) Gemessener S21 für LFE-Gauß-Fokussierungswandler mit geraden Wellenleiterlängen zwischen 10 µm, 20 µm und 50 µm. (b) Gemessener S21 für TFE-Gauß-Fokussierungswandler mit geraden Wellenleiterlängen zwischen 10 µm, 20 µm und 50 µm
IV. ABSCHLUSS
Die Gaußschen Lambwellen-Fokussierungswandler mit unterschiedlicher elektrischer Konfiguration werden entworfen und hergestellt. Simulationsergebnisse zeigen, dass der Wandler den erwarteten fokussierten Gaußschen Lambstrahl mit einer Strahltaille von 5 µm erzeugen kann. Im Vergleich zu kreisförmigen Elektroden können bei gleichem Divergenzwinkel kleinere Fokussierungsweiten erreicht werden. Es werden unterschiedliche Frequenzgänge in TFE und LFE untersucht. Das LFE-Ein-Port-Gerät zeigt eine Resonanzspitze bei etwa 824,13 MHz und 2,46 GHz. Der entsprechende Zwei-Port-ADL zeigt einen Einfügungsverlust von 32,16 dB bei 824,13 MHz. Das TFE-Ein-Port-Gerät zeigt Resonanzspitzen bei 1,51 GHz, 2,13 GHz und 2,46 GHz. Der entsprechende Zwei-Port-ADL weist einen Einfügungsverlust von 35,7 dB bei 1512,64 MHz auf, was die effiziente elektromechanische Transduktionsfähigkeit des Wandlers beweist. Die einzigartigen Eigenschaften dieser Gaußschen Lambwellen-Fokussierungswandler machen sie zu einem hervorragenden Kandidaten für die Verbesserung der Leistung und Funktionalität von PnICs, insbesondere in Bereichen, in denen eine präzise Steuerung der Wellenausbreitung und eine effiziente Energiekopplung von entscheidender Bedeutung sind.
Referenzen
[1] M. Kurosu, D. Hatanaka, K. Onomitsu und H. Yamaguchi, „On-chip zeitliche Fokussierung elastischer Wellen in einem phononischen Kristallwellenleiter“, Nature Communications, vol. 9, nein. 1, S. 1331, 2018.
[2] W. Bogaerts, D. Pérez, J. Capmany, DAB Miller, J. Poon, D. Englund, F. Morichetti und A. Melloni, „Programmable Photonic Circuits“, Nature, vol. 586, Nr. 7828, S. 207–216, 2020.
[3] M. Bicer, S. Valle, J. Brown, M. Kuball und KC Balram, „Galliumnitrid phononic Integrated Circuits Platform for GHz Frequency Acoustic Wave Devices“, Applied Physics Letters, vol. 120, nein. 24, S. 243502, 2022.
[4] J. Guida, R. Tetro, M. Rinaldi und S. Ghosh, „Focused S0 Lamb Modes for Gigahertz Delay Lines in 30 % Scandium Aluminium Nitride“, im IEEE International Ultraschall-Symposium (IUS) 2023. Montreal, QC, Kanada: IEEE, 2023, S. 1–4.
[5] D. Lee, Q. Liu, L. Zheng, X. Ma, H. Li, M. Li und K. Lai, „Direct Visualization of Gigahertz Acoustic Wave Propagation in Suspended Phononic Circuits“, Physical Review Applied, vol. 16, Nr. 3, S. 034047, 2021.
[6] A. Siddiqui, RH Olsson und M. Eichenfield, „Lamb Wave Focusing Transducer for Efficient Coupling to Wavelength-Scale Structures in Thin Piezoelectric Films“, Journal of Microelectromechanical Systems, vol. 27, Nr. 6, S. 1054–1070, 2018.
[7] A. Zivari, R. Stockill, N. Fiaschi und S. Gröblacher, „Nichtklassische mechanische Zustände geführt in einem phononischen Wellenleiter“, Nature Physics, vol. 18, nein. 7, S. 789–793, 2022.
[8] W. Fu, Z. Shen, Y. Xu, C.-L. Zou, R. Cheng, X. Han und HX Tang, „Phononische integrierte Schaltkreise und Spin-Bahn-Wechselwirkung von Phononen“, Nature Communications, vol. 10, nein. 1, S. 2743, 2019.
[9] J. Guida, R. Tetro, M. Rinaldi und S. Ghosh, „Compact Bends and Low-Loss Junctions for S0 Lamb Modes in Fully Etched Scandium Aluminium Nitride Acoustic Waveguides“, auf der 37. IEEE-Konferenz 2024 über mikroelektromechanische Systeme (MEMS). Austin, TX, USA: IEEE, 2024, S. 1091–1094.
[10] M. Bicer und KC Balram, „Low-Loss GHz Frequency Phononic Integrated Circuits in Gallium Nitride for Compact Radio-Frequency Acoustic Wave Devices.“ IEEE Transactions on Ultrasounds, Ferroelectrics, and Frequency Control, S. 1–1, 2023.
